Полезные опции для токарного станка LWELL с ЧПУ Fanuc: Расширяем стандартные возможности

Выбор токарного станка LWELL с системой ЧПУ Fanuc — это инвестиция в надежность и точность. Однако базовый функционал, поставляемый производителем, не всегда покрывает все потребности современного производства. Для повышения эффективности, универсальности и упрощения работы оператора можно рассмотреть несколько дополнительных опций: Винтовую интерполяцию, программное обеспечение ManualGuide i и пакет дополнительных макро-переменных.

1. Винтовая интерполяция (Helical Interpolation)

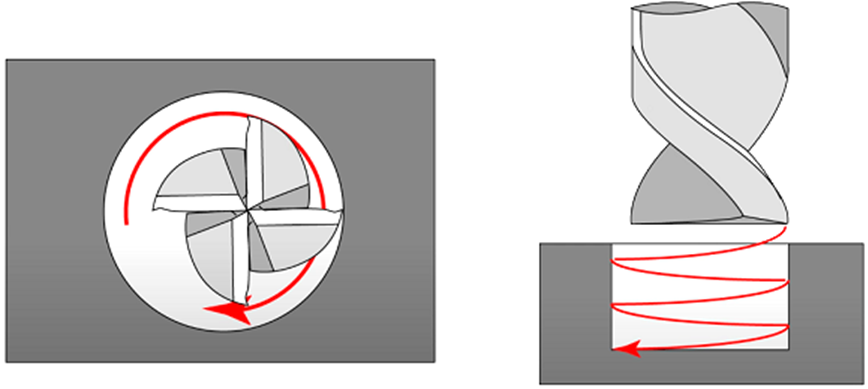

Винтовая интерполяция — это функция управления движением, которая позволяет одновременно управлять линейными осями X, Y и Z, создавая траекторию в виде спирали или винтовой линии.

Почему это необходимо?

В токарном производстве эта опция особенно ценна для выполнения фрезерных операций на токарных станках с приводным инструментом (осью C и Y):

• Нарезание резьбы большого диаметра: Позволяет фрезеровать внутренние и внешние резьбы, которые невозможно выполнить метчиком или плашкой, или для которых требуется более высокое качество поверхности.
• Обработка спиральных канавок: Создание маслосъемных канавок, пазов или сложных профилей на цилиндрических поверхностях.
• Разфрезеровывание отверстий: Равномерно распределяет нагрузку на инструмент и увеличивает производительность.

2. ManualGuide i — Интерактивное программирование у станка

ManualGuide i — это мощное диалоговое программное обеспечение от Fanuc, предназначенное для упрощения создания программ прямо на пульте управления. Оно превращает сложный процесс программирования в G-кодах в интуитивно понятный процесс.

Почему это необходимо?

• Снижение зависимости от технолога-программиста: Операторы могут самостоятельно создавать или редактировать программы для простых деталей без глубоких знаний G-кода.
• Сокращение времени подготовки производства: Программы для простых деталей могут быть созданы за минуты. Система использует графические подсказки и шаблоны обработки (точение, сверление, нарезание резьбы), автоматически генерируя требуемый G-код.
• Минимизация ошибок: Визуальное моделирование процесса обработки на экране помогает оператору заранее выявить потенциальные столкновения или ошибки в геометрии.

3. Дополнительные макро-переменные (Addition of Custom Macro Common Variables 1000)

Макро-программирование (Custom Macro B) выполняется на отдельном языке программирования внутри системы ЧПУ, позволяющим оператору писать собственные подпрограммы с использованием арифметических операций, логики (IF-THEN-ELSE) и переменных. Базовый набор переменных ограничен; дополнительный пакет значительно расширяет их количество.

Почему это необходимо?

• Автоматизация сложных расчетов: Используется для создания параметрических программ (для типовых или групповых деталей), когда достаточно ввести несколько ключевых размеров, а программа сама рассчитает всю траекторию инструмента.
• Создание пользовательских циклов: Разработка собственных, уникальных циклов обработки, недоступных в стандартной комплектации станка (например, специальные циклы глубокого сверления или измерения детали).
• Интеграция с измерительными системами: Жизненно важно для автоматизации процесса измерения детали щупом прямо на станке, с автоматической коррекцией системы координат или инструмента.
