Эволюция привода: Почему зацепление DIN 5480 в станках LWELL — это новый стандарт производительности

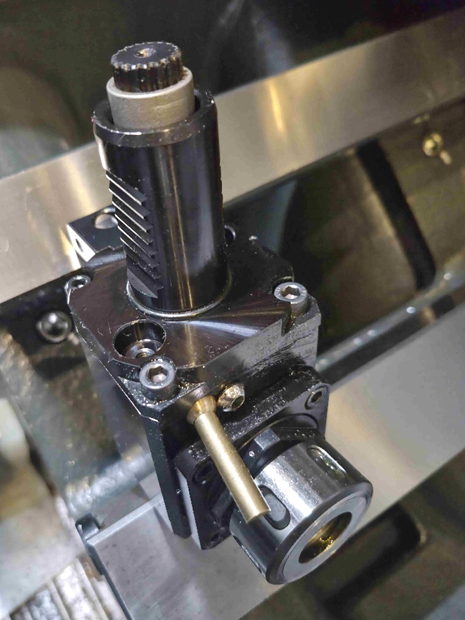

При выборе токарного станка с ЧПУ профессионалы обращают внимание не только на мощность двигателя, но и на то, как эта мощность передается инструменту. Компания LWELL оснащает свои станки револьверными головками с системой VDI, использующими стандарт зацепления DIN 5480.

В сегменте металлообработки до сих пор встречается более старый стандарт — DIN 1809. Однако выбор LWELL в пользу DIN 5480 дает владельцу оборудования неоспоримые технологические преимущества.

В чем разница между DIN 5480 и DIN 1809?

Стандарт DIN 1809 (известный как «прямой шип» или «лопатка») — это классическая схема, где передача момента происходит через плоский паз.

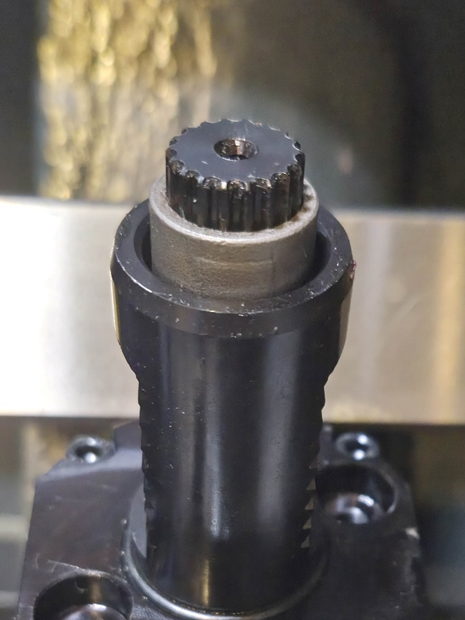

Стандарт DIN 5480 использует эвольвентное шлицевое соединение (зубчатый профиль, напоминающий шестерню).

Почему зацепление 5480 на станках LWELL — это «очень хорошо»:

1. Передача колоссального крутящего момента

Благодаря шлицевой структуре, площадь контакта в зацеплении DIN 5480 в несколько раз выше, чем у «лопатки» DIN 1809. Это позволяет станкам LWELL эффективно работать с приводным инструментом при тяжелых операциях фрезерования и сверления отверстий большого диаметра, не опасаясь поломки или проскальзывания привода.

2. Исключительная точность и отсутствие люфтов

Эвольвентный профиль шлица DIN 5480 обладает свойством самоцентрирования. Это минимизирует микро-люфты при реверсивном движении и снижает биение инструмента. В результате — выше точность обработки и лучше чистота поверхности, чего крайне сложно добиться на изношенном зацеплении стандарта 1809.

3. Долговечность приводного узла

В системе DIN 1809 нагрузка распределяется неравномерно, что приводит к быстрому износу кромок паза. Шлицевое соединение в револьверных головках LWELL распределяет нагрузку на все зубья одновременно. Это значительно продлевает срок службы как самой головки, так и дорогостоящих приводных блоков.

4. Стабильность при высоких оборотах

Зацепление DIN 5480 спроектировано для работы на высоких скоростях. Оно обеспечивает более плавную и тихую передачу вращения, снижая вибрации, которые являются главным врагом стойкости режущего инструмента.

Итог для заказчика

Использование револьверных головок VDI с зацеплением DIN 5480 в станках LWELL — это показатель высокого класса оборудования. В то время как другие производители экономят, предлагая устаревший стандарт 1809, LWELL гарантирует своим клиентам возможность силовой и высокоточной обработки.

Выбирая LWELL, вы получаете современный привод, готовый к самым сложным производственным задачам.
